1.0 WPROWADZENIE

HDMI do konwertera sygnałów CVBS, który konwertuje sygnał HDM lub sygnał dźwiękowy do zespolonego sygnału wideo AV (CVBS) oraz sygnały stereofoniczne FL/ FR, przy jednoczesnym wsparciu sygnału bocznego systemu DVI.Pomoc użytkownikom konwersji wysokiej jakości sygnału wideo HDMI do normalnego sygnału CVBS (standardowa definicja 480i, 576i,).Tak, że może grać w telewizji, VHS VCR, DVD nagrywarki, itp. Wsparcie NTSC i PAL dwa format TV.

2.0 FEATURES

1.Hardware konwersja, wtyczka i odtwarzanie bez żadnego sterownika oprogramowania;

Dwa.Obsługa protokołu HDCP, wsparcie dla HDMI 1.3

3.Obsługa NTSC i PAL dwóch standardowych formatów telewizyjnych

4.Jeden wejście HDMI, jeden wyjście AV:

    Dane wejściowe: HDMI x 1

    Wyjścia: CVBS x 1; L / R x 1;

5.HDMI wejściowe: 480P, 5720P, 1080I, 1080P @ 60Hz

Sześć.kompatybilny z modem DVI 800&dovio355120;600,1024x768,1280&dovit35120;720 1200&2dovio35120;1080/@ 60hz

7.CVBS wyjście: 480I, 576I

Osiem.Wyjście audio: kanały L/R;koncentryczne;SPDIF;

Dziewiątka.Wymiary 6530668mm(W)x68.5mm(D)x 25mm(H)

3.0 AKCESORIE OPAKOWANIA:

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

1.HDMI DO AV CONVERTER------------------1 Pcs

2.Instrukcja użytkownika------------------------------------------------------------------------

3.Zasilanie-------------------------------------------------------------------------

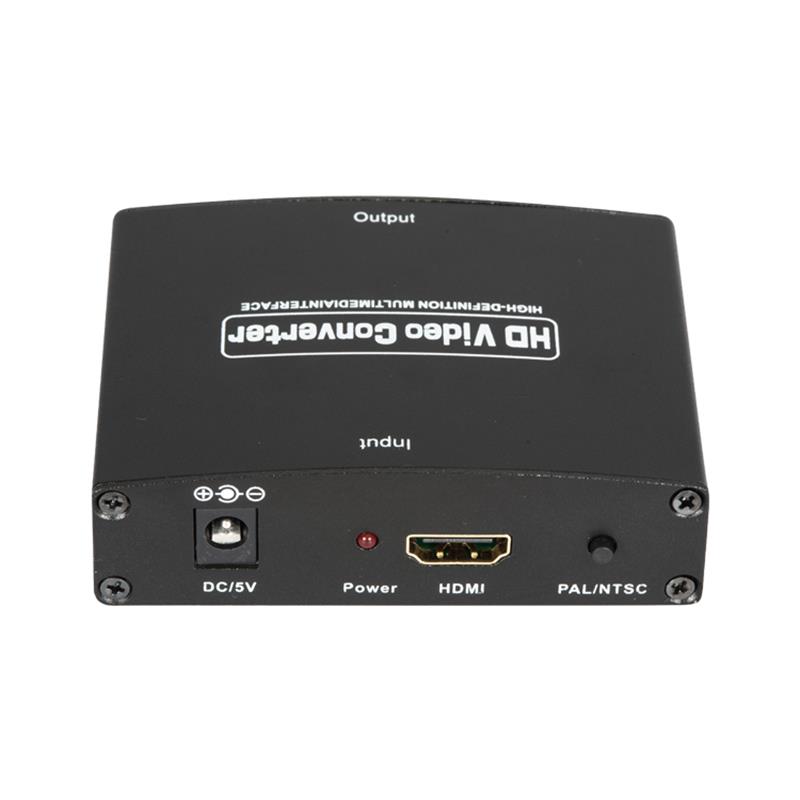

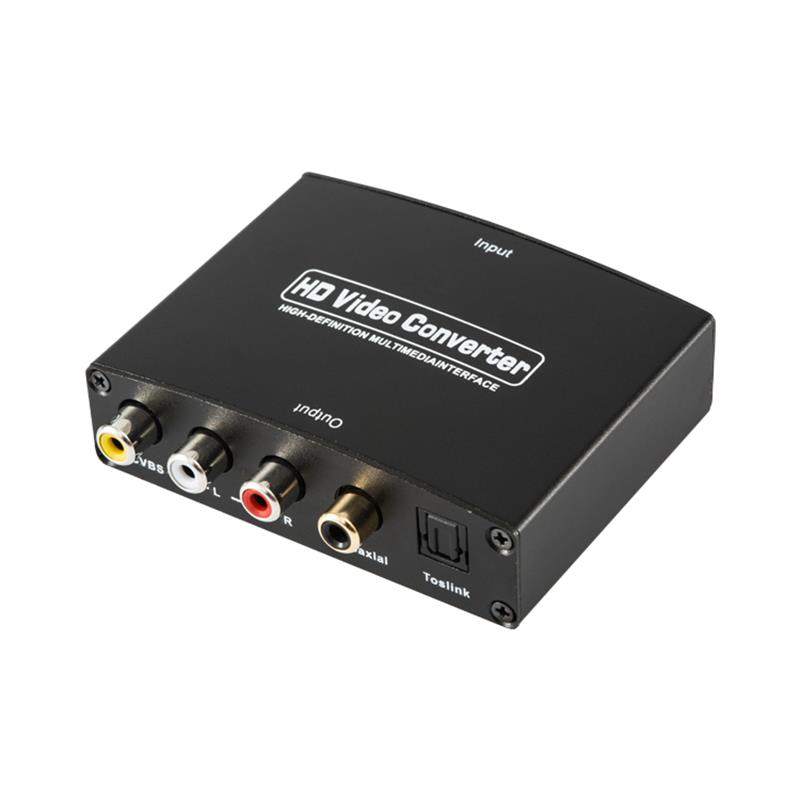

OPIS PANEL 4.0

Proszę zapoznać się z poniższymi rysunkami panelu i zapoznać się z danymi wejściowymi, wyjściowymi i wymaganiami dotyczącymi mocy.

Post 5V---------------------------------------------------------------------------------

Power-------------------------------------------------------------------------------

HDMI----------------------------------------------------------------------------------

A/V OUTPUT----------------------------------------------------------------------------

Oaxial ------------------------------------------------------------------------------

Toslink -----------------------------------------------------------------------------

OBSZARY STOSOWANIA 5.0

A. Przemysł cywilny: boksy typu set-top, XBOX360, PS3, gracze o wysokiej rozdzielczości.

B. Sektor przemysłowy: aparat wysokiej rozdzielczości, kamera wideo, z tym   wyświetlacz będzie zamiast dużych ekranów monitorów HDMI, do   obniżenie kosztów i przestrzeni.
