1.0 WPROWADZENIE

HDMI do konwertera sygnałów CVBS lub S-wideo, który konwertuje sygnał HDMI lub sygnał dźwiękowy do złożonego sygnału wideo z AV (CVBS) oraz sygnały dźwiękowe z FL/ FR oraz sygnały S-wideo.przy wsparciu sygnałów bocznych systemu DVI.Pomoc użytkownikom konwersji wysokiej jakości sygnału wideo HDMI na normalny sygnał CVBS (standardowa definicja 480i, 576i,)lub s-wideo.Tak, że może grać w TV, VHS VCR, DVD nagrywarki, itp. Wsparcie NTSC i PAL dwa format TV.

2.0 FEATURES

1.Hardware konwersja, wtyczka i odtwarzanie bez żadnego sterownika oprogramowania

Dwa.Kompatybilny HDMI1.3

3.Obsługa NTSC i PAL dwóch standardowych formatów telewizyjnych

4.Jedno wejście HDMI, jedno wyjście AV, jedno wyjście stereo

  Dane wejściowe: HDMI x 1

  Wyjścia: CVBS x 1; L / R x 1 S-video x 1

5.HDMI wejściowe: 480P, 5720P, 1080I, 1080P @ 60Hz

Sześć.kompatybilny z modem DVI 800&2o3555120;600,1024x768,1280&dovit35120;720,1280&dovio35120;1024 65292; 1200&2dovio35120;1080/@ 60hz

7.Obsługa protokołu HDCP, wsparcie dla HDMI 1.3

Osiem.CVBS wyjście: 480I, 576I

Dziewiątka.Wyjście audio: kanały L/R

10.S-video OUTPUT: bypass

11.Wymiary w parach 653066;110mm(W)x84mm(D)x 28mm(H)

3.0 AKCESORIE OPAKOWANIA:

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

1.HDMI DO CVBS/S-Video Converter-------1 PCS

2.Instrukcja użytkownika----------------------------------------------------------------------------

3.Zasilanie-----------------------------------------------------------------------------

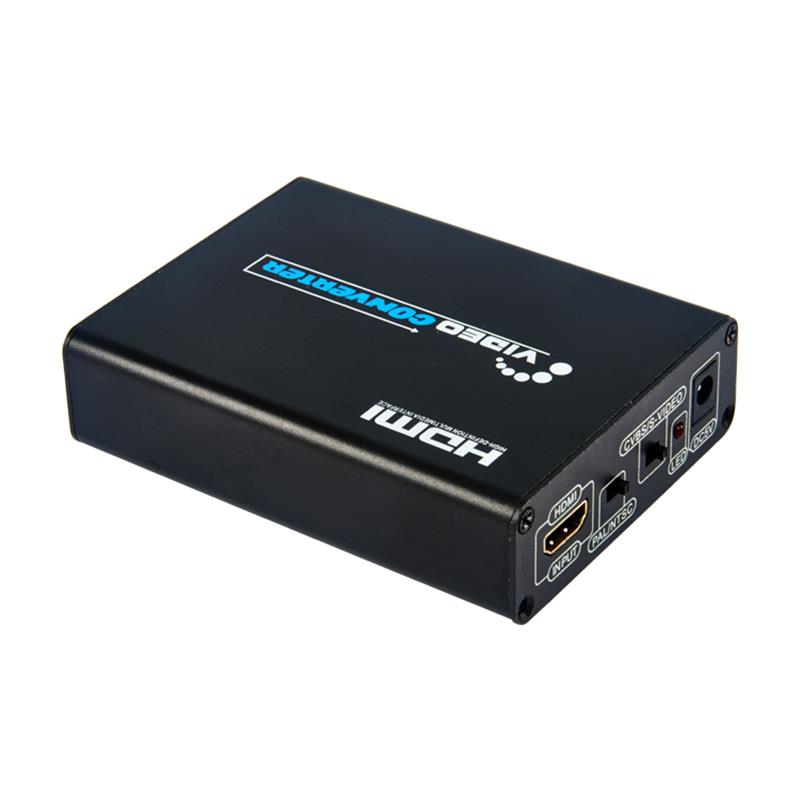

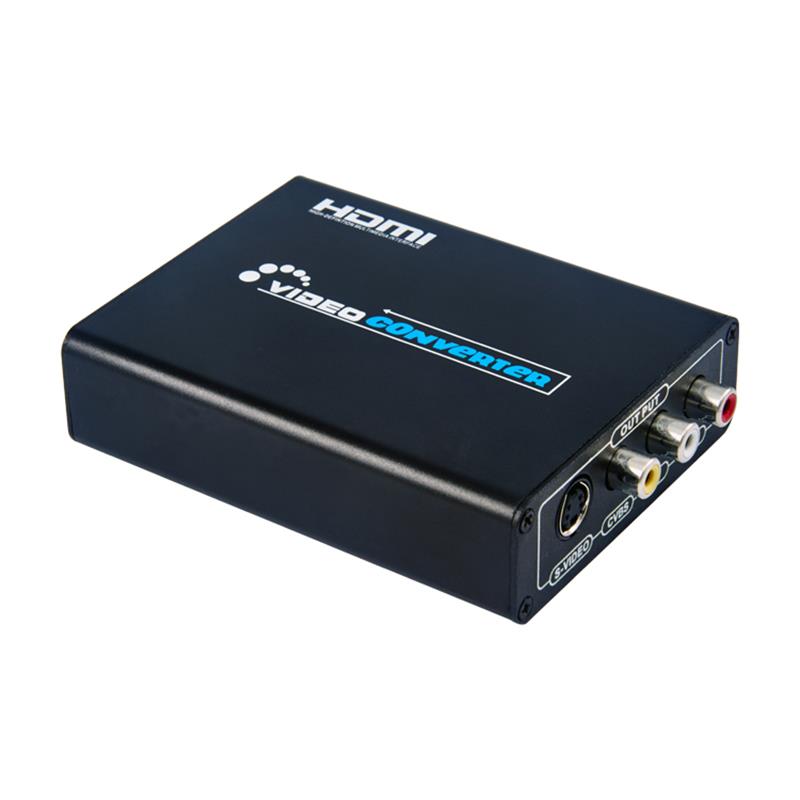

OPIS PANEL 4.0

HDMI Input--------------------------------------------------------------------------------

PAL / NTSC--------PAL i NTSC standardowy przełącznik selektora formatu

A/V S-Video----------------------------------------------------------------------------

Moc LED-----------------------------------------------------------------------------

Post 5V------------------------------------------------------------------------------------

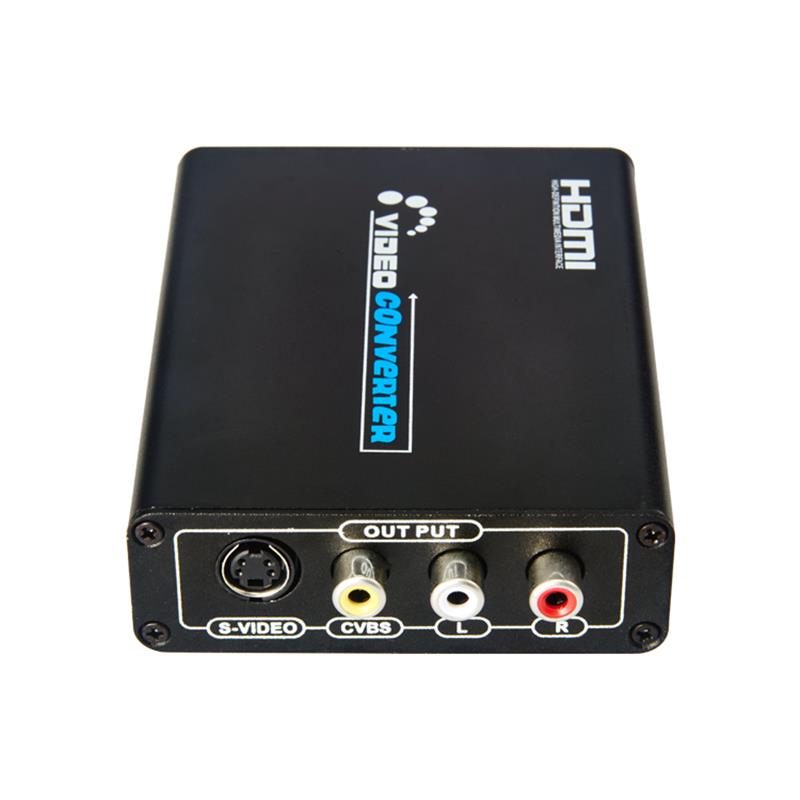

S-Video OUTPUT--------------------------------------------------------------------------

A/V OUTPUT-----------------------Connect TV lub wideo odtwarzacz, który z   Interfejs CVBS (NTSC / PAL dostępny)

OBSZARY STOSOWANIA 5.0

A. Przemysł cywilny: boksy typu set-top, XBOX360, PS3, gracze o wysokiej rozdzielczości.

B. Sektor przemysłowy: aparat wysokiej rozdzielczości, kamera wideo, z tym powszechnym wyświetlaczem zamiast dużych ekranów HDMI telewizorów, w celu zmniejszenia kosztów i przestrzeni.

6.0 ZAŁĄCZNIK I OPERACJA

6.01 Podłączenie kabla HDMI między źródłem sygnału HDMI a INPUT HDMI   z konwertera.

6.02 Podłączenie kabla A/V między konwertorem a wyświetlaczem A/V.

6.03 Podłącz kable S-wideo między konwerterem i wyświetlaczem S-wideo.

6.04 Podłącz adapter zasilający między konwerterem i wylotem.Otwórz drzwi.   zasilanie źródła sygnału HDMI i wyświetlacza.Wybierz   Odpowiednie porty wejściowe, potem działa.

7.0 NIEBEZPIECZEŃSTWO:

Brak wyjścia sygnału

A.     Jeżeli wskaźnik zasilania LED nie jest lekki, sprawdź, czy dostęp do zasilania głównego (AC110 ~ 220V). Jeśli zewnętrzne zasilanie LED nie jest włączone, sprawdź, czy wymiana elektroniczna jest włączona.Albo moc zewnętrzna

    podaż zła

B.     Światło LED, sprawdź czy wyjście HDMI jest ustawione na HDMI OUT, kabel HDMI na uszkodzenia, urządzenia wyświetlacze AV, nawet przecięte na kanał AV (CVBS)

Brak koloru

A.     Sprawdź uszkodzenie przewodu AV lub nie.

B.     NTSC-PAL formaty bez odpowiedniego NTSC lub PAL TV

URZĄDZENIE I ŚRODKI OSTROŻNOŚCI

W celu uniknięcia wstrząsu elektrycznego, uszkodzenia produktu i ochrony bezpieczeństwa, należy zwrócić uwagę na:

1.       Proszę powoli podłączyć lub odłączyć kable sygnałowe i nie często podłączyć, odłączyć lub wstrząsnąć nimi.

Dwa.       Sprzęt nie powinien być umieszczany pod słońcem, deszczem i wilgotnym lub nienawietrzonym środowiskiem.

3.       Nie należy umieszczać na urządzeniu przedmiotów ciekłych.

4.       Nie instalować urządzeń w pobliżu źródeł ciepła, takich jak ogień, zasilanie lub inne wzmacniacze wytwarzające ciepło.

5.       Nie umieszczać metalu lub innych przedmiotów do urządzeń, oprócz przyłączania kabli do portów.

Sześć.       Nie niszcz sprzętu samodzielnie; powinien by ć utrzymany przez profesjonalny personel obsługi technicznej.
