1.0 Wprowadzenie

HDMI do SDI Konwerter pozwala na wyświetlanie sygnałów HDMI na wyświetlaczu SDI przy jednoczesnym zapewnieniu wysokich szybkości bit ów 2.970 Gbit/s, aby zapewnić wysoki rozdzielczość sygnału bez utraty wartości.Dla profesjonalistów oznacza to, że teraz łatwiej jest konwertować sygnał HDMI wysokiej rozdzielczości z dźwiękiem do SDI w celu transmisji na odległość i wyświetlać swoją pracę na wyświetlaczu SDI.

2.0 Funkcje

Obsługa HDMI1.3 HDCP1.1/1.2

  2.02 Pokazuje źródło HDMI na wyświetlaczu SDI.

Interfejs SDI działa na podstawie bitratów 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s i 270 Mb/s.

  2.03 Obsługa czasu wejścia HDMI: 480i/59.94, 5720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/29.97/30/50/59.94/60.

  2.04 Konwersja sygnału HDMI do SDI:

480i/576i do SD-SDI (SMPTE 259M-C, przy wskaźnikach bitów 270 Mbit/s), 720p/1080i do HD-SDI (SMPTE 292M, z szybkością bitu 1.485 Gbit/s lub 1.485/1.001 Gbit/s), 1080p do 3G-SDI (SMPTE 424M/425M-AB, z szybkością bitu 2.970 Gbit/s   i 2.970/1.001 Gbit/s)

  2.05 Obsługa odległości wyjściowej SDI do 100 metrów (3G-SDI), 200-metrów (HD-SDI), lub 300 metry (SDI)

3.0 Akcesoria opakowaniowe:

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

(1)HDMI DO SDI CONVERTER--------------------------------1Pcs

(2)5V DC Power Adaptor------------------------------------------------------------------------

(3)User Manual------------------------------------------------------------------------------

4.0 Specyfikacje

Port wejściowy   ---------------------------------------------------------------------------------------------

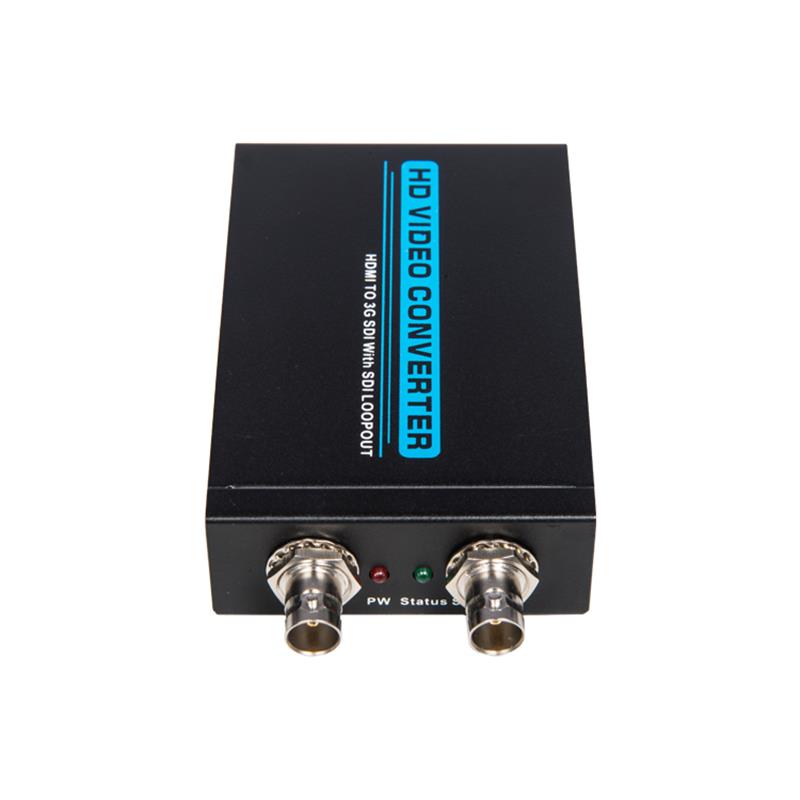

Output Ports---------------------------------------2x BNC (SDI/HD-SDI/3G-SDI)

SDI Transmission Rates----------------2.970 Gbit/s i 2.970/1.001 Gbit/s

In/Out Resolution----480i, 5720p/50/59.94,60, 1080i/50/94.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply----------------------------------------------------------------------------------------

ESD Protection Human Body Model---------------------...   Pomiary 1777; 4kV (wyładowanie kontaktowe)

Rozmiar-------------------------------------------------------------------------------------

Waga-----------------------------------------------------------------------------------------------

Operująca Temperatura-----------------------------0 compliance 176C ~ 40 complint176C // 32 176F ~ 104 1722F

Temperatura magazynowa-----------------------------20 niespotykany ~176C ~ 60 niespotykany,----------4 176F ~ 140 176F

ELative Humidity------------------------------------------------------------------------------------

Power Consufiction (Max----------------------------------------------------------------------------------
