1.0 Wprowadzenie

Rozszerzenie HDMI nad cat5e/cat6 jest narzędziem rozszerzania sygnału HDMI na duże odległości do kompatybilnego wyświetlacza.Jest on przeznaczony do konwersji sygnału HDMI na standardowy sygnał HDPESET i transmisji za pomocą kabla internetowego.To również obsługuje Transfer Bidictional Infrared Control Sygnał wraz z sygnałem HDMI, dzięki czemu można kontrolować źródło po stronie Sink, która jest 70-metrów na zewnątrz, a także można kontrolować Sink po stronie źródła, która jest 70-metrów na zewnątrz za pomocą HDMI Exderter.

2.0 Funkcje

1.Jedna para jako pełny moduł funkcjonalny, bez potrzeby ustawiania.

2.Użycie pojedynczego kabla UTP LAN (CAT-5E/6) w celu zastąpienia kabla HDMI w celu osiągnięcia długodystansowej transmisji.Zakończenie przewodu UTP jest zgodne z normą IEEE-568B.

3.Odległość transmisji:

70 metry: 1080P @60Hz36bit; 3D1080P@30Hz36bit;

40metry: 1080P @60Hz@ 48bit; 1080P @120Hz@ 24bit; 3D1080P@ 60Hz@ 36bit, 4K x 2K@30Hz@24bit.

4.     HDMI V1.4 obsługiwane.

5.     HDCP zgodne.

Sześć.     Pełna obsługa HD: 1080p@60Hz@ 48 bit/piksele,1080p@ 120Hz@ 24bit/pikseli,

7.     3D 1080P60Hz i 4K x 2K@ 30Hz@ 24bit

Osiem.     Transfer sygnału kontroli podczerwieni wraz z sygnałem HDMI.

Dziewiątka.     Wsparcie 20/60KHz IR działa.

3.0 Akcesoria opakowaniowe

Podczas pierwszego rozpakowywania rozszerzacza prosimy sprawdzić, czy następujące elementy są włączone:

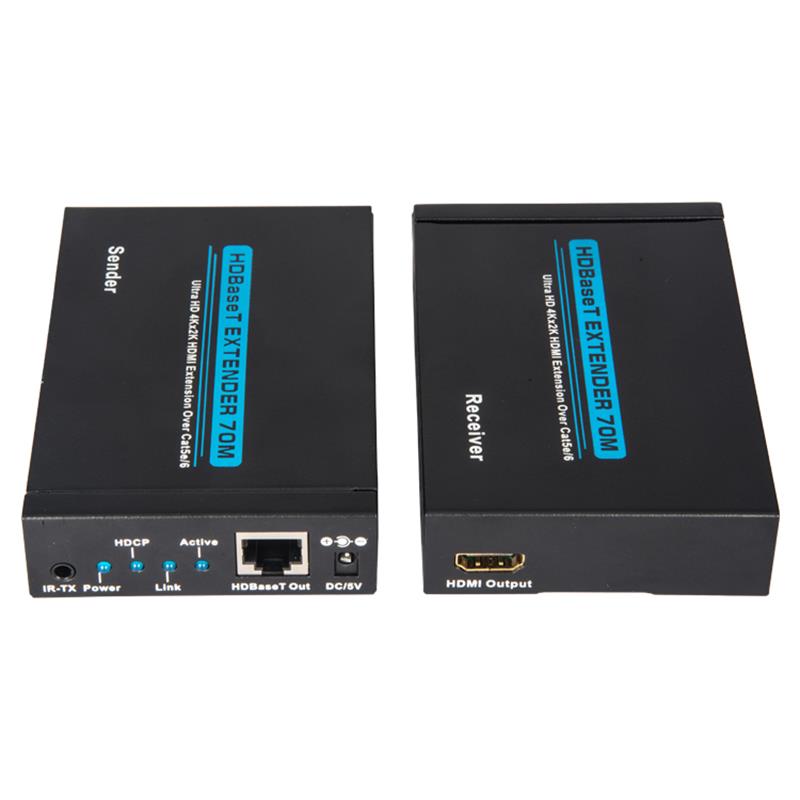

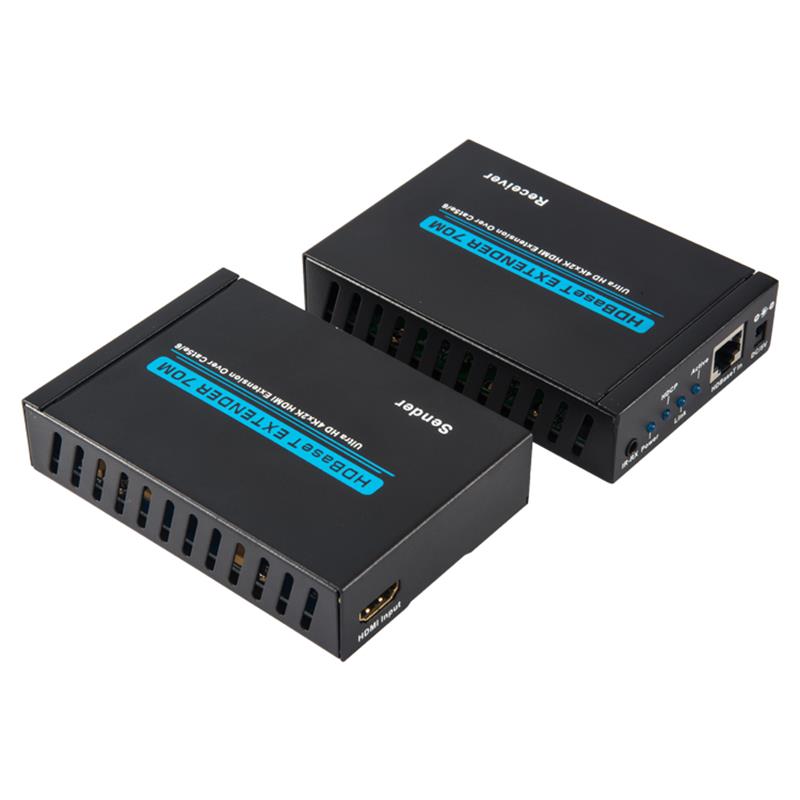

HDMI Extender Transmiter -----------------------------------------------------------------------

HDMI Extender Receiver ------------------------------------------------------------------------

IR Transmiter ---------------------------------------------------------------------------------

IR Receiver ---------------------------------------------------------------------------------

DC Power Supply adapter ----------------------------------------------------------------------

Operacja Ręczna -----------------------------------------------------------------------------

4.0 Specyfikacje

Częstotliwość Bandszeroka--------------------------------------------------------------------------------------------

HDMI Transmiter In/Output Ports--------------------------1x HDMI Female Port/1 x CAT6, 1x Transmiter IR

HDMI Receiver In put/Output Ports----------------------------1 x HDMI Female Port/1 x CAT6, 1xL Reserver

Power Supply-----------------------------------------------------------------------------------------------

ESD Protection Human Body Model ------------------------- ---double- 17778kV (powietrze-gap absolutorium)   Pomiary 1777; 4kV (wyładowanie kontaktowe)

Wymiary (mm------------------------------------------------------------------------------------------------

Waga-------------------------------------------------------------------------------------------------

Operacyjna Temperatura----------------------------------------------------0--176C ~

Operacyjna Temperatura----------------------------------------------------0--176C ~

Temperatura magazynowa --------------------------------------20 176C ~ 60 176C ------------ ~ 140 176F.

Względny Humidity------------------------------------------------------------------------------------------

Power Consufiction (Max-----------------------------------------------------------------------------------------
