Dziękujemy za zakup naszego produktu.Aby zapewnić bezpieczeństwo i wiele lat, complication; bezproblemowe działanie produktu, należy zapoznać się z instrukcją przed użyciem tego produktu.

1.0   WPROWADZENIE

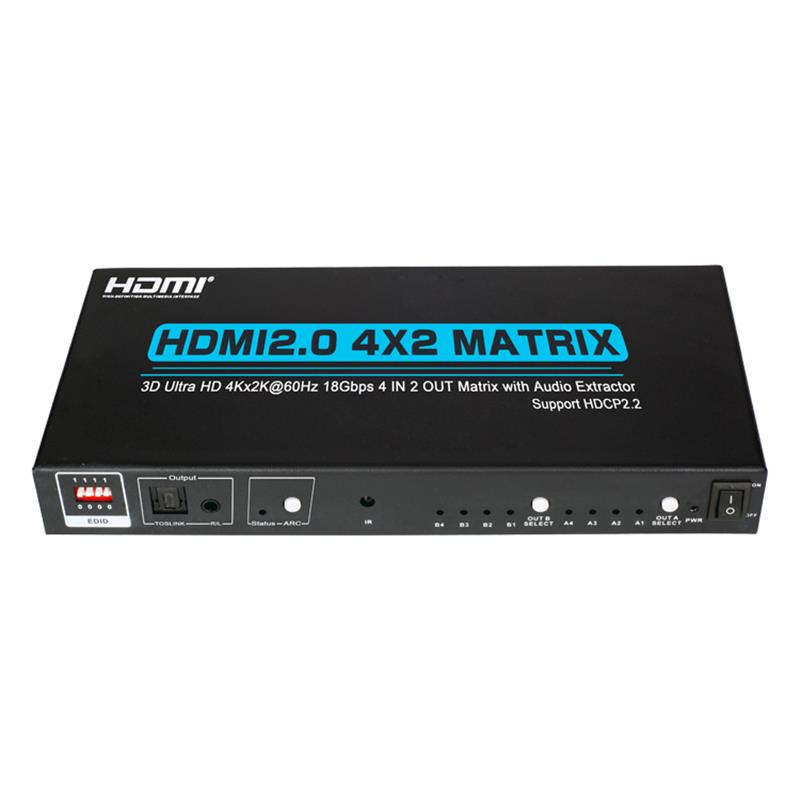

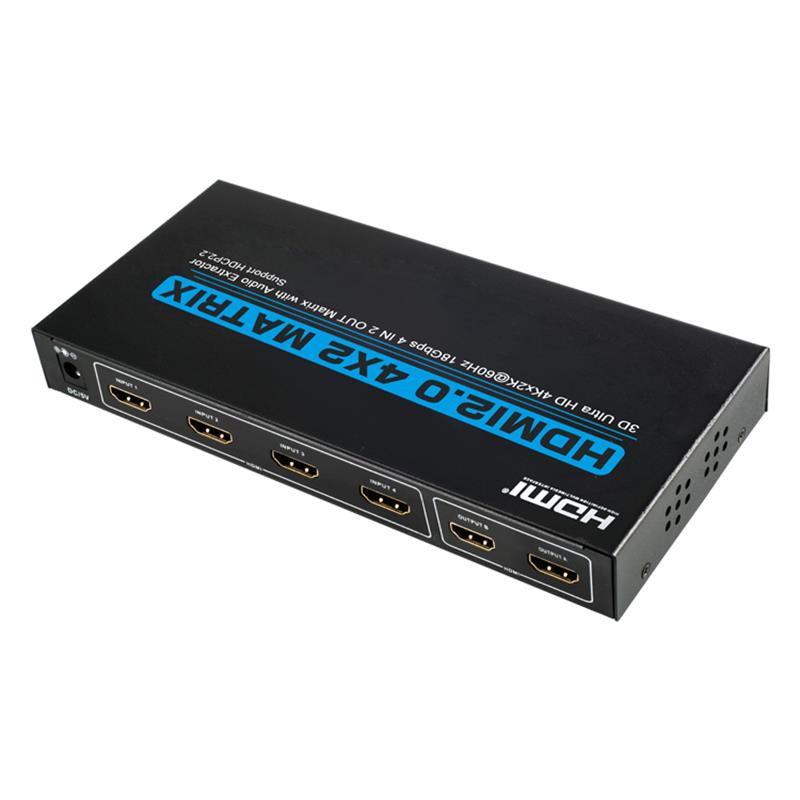

HDMI Matrix jest idealnym produktem matrycowym z odłączonym zewnętrznym portem wyjścia audio, który może połączyć cztery różne źródła sygnału HDMI i 2 wyświetlacze.Można łatwo przełączyć na wyświetlacze 1 lub 2 z 4-ciu za pomocą zdalnego sterowania lub przycisku.Sygnały wyjściowe mogą być takie same lub inne.Używając tego produktu, można uniknąć konieczności rozłączania i ponownego podłączania źródeł sygnału do wyświetlaczy często.Może mądrze wybrać źródła sygnałów wejściowych z kolejnością priorytetową i przeskoczyć nad źródłami sygnałów wejściowych, które nie działają.To może zoptymalizować system kina domowego do najlepszego efektu.

2.0 FEATURES

1.Jeżeli jego 4-wejścia są oddzielnie połączone z 4-znakowymi źródłami sygnału   z kablami HDMI, Matrix HDMI automatycznie rozpoznaje ostatni   podłączony port i przełącza swój sygnał wejściowy na wyświetlacze 2;

2.Wymagane źródła sygnałów wejściowych należy wybrać za pomocą zdalnego sterowania   przycisku sterowania lub wciśnięcia przycisku, aby wyświetlać dwa różne sygnały;

3.Wsparcie HDMI2.0,HDCP2.2;

4.Obsługa formatu wideo do 4k2k@ 60Hz 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4:4,i do 4k2k@60Hz 12bitem YCBCR 4:4:4;

5.     Można łatwo przełączać między wszystkimi źródłami 4-HDMI.

Sześć.     Wsparcie ARC i ekstraktor audio (wyjście A);

7.     Dwa wyświetlacze mogą otrzymać te same lub różne sygnały bez wzajemnych   Interakcja.

Osiem.     Podłączony do odbiornika dwukanałowego.

Dziewiątka.     Obsługa urządzenia DVI za pomocą adaptera DVI do HDMI.

Dziesiątka.   Plug-and-play i brak ustawień.

11.   Konstrukcja osłony metalowej i osłona bez zakłóceń sygnału.

Dwunastu.   Użyj zdalnego sterowania lub przycisku wciśnięcia, aby swobodnie wybrać źródło wejścia.

Trzynaście.   LED wskazuje tryb sygnalizacji i zasilania.

ZAWARTOŚĆ OPAKOWANIA 3.0

Przed użyciem tej jednostki, proszę sprawdzić opakowanie i upewnić się, że następujące elementy znajdują się w kartoniku wysyłkowym:

1.HDMI 4X2 Matrix -----------------1PCS

2.DC 5V Power adapter-----------1PCS

3.Zdalny pilot------------------------1PCS

4.User Manual---------------------1PCS

4.0 PARAMETRY TECHNICZNE

HDMI   Źródło Post... ----------------------------------------------------------------------------

Wyświetlanie   Wyjście z urządzenia----------------------------------------------------------------------------

Audio   Wyjście z portu...

Źródło   Port Connector-----------------------------------------------------------------------------   19PIN

Wyświetlanie   Device Port Connector------------------------------------------------------------------------   19PIN

HDCPName   Kompleksowy--------------------------------------------------------------------------------

Pojedyncza   Link Range--------------------------------------------------------------------------------------------

Wejście   Wideo Signal-------------------------------------------------------------------------------------   Volts P-P

Wejście   DDC Signal---------------------------------------------------------------------------------   Volts P-P(TTL)

Głęboko   Kolor--------------------------------------------------------------------------------------

HDMI   Wersja-----------------------------------------------------------------------------------------

Blondyn---------------------------------------------------------------------------------------   do 600Mhz

Sygnał   Speed------------------------------------------------------------------------------------   do 18Gbps

W   czas trwania   kabel wejściowy-------------------------------------------------------------------------------------------------

W   czas trwania   wyjście kablowe---------------------------------------------------------------------------------

W   kablowy standard----------------------------------------------------------------------------------   HDMI2.0

Pionowo   Zakres częstotliwości---------------------------------------------------------------------------------

Moc   Konsumpcja-----------------------------------------------------------------------------------

Działanie   Temperatura-----------------------------...

Praca   napięcie-------------------------------------------------------------------------------------   5V

Moc   Adaptor-------------------------------------------------------------------------------------   2A

Siatka   Waga------------------------------------------------------------------------------------------

Wymiary:   L*W*H(mm)------------------------------------------------------------------------------------

Wyjaśnienie: W przypadku różnych marek urządzenia wejściowego lub wyjściowego długość kabli łączących również się różni.
